Cán lăn nhám đơn
Danh mục sản phẩm

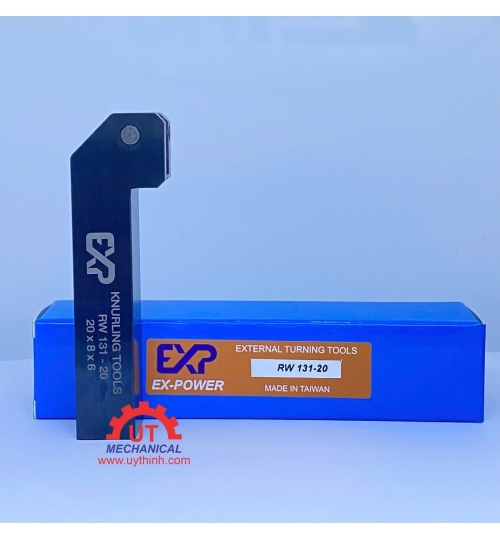

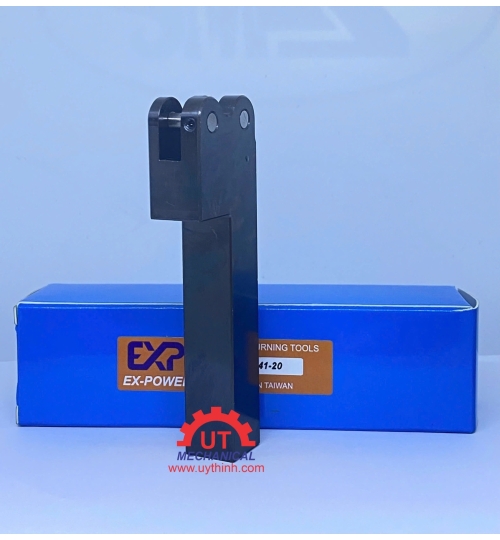

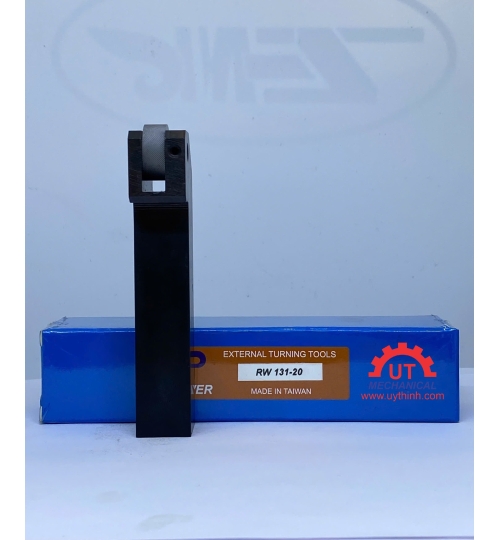

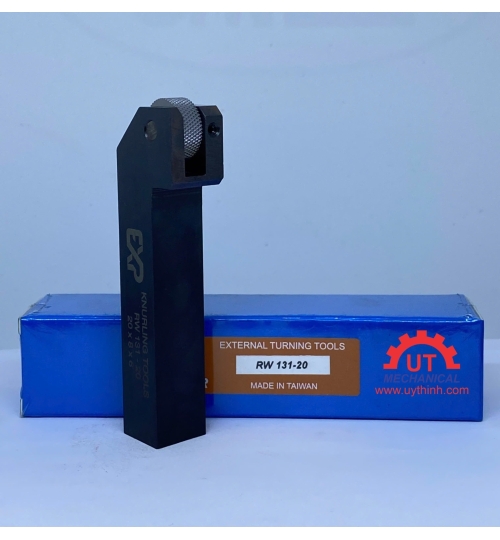

Cán lăn nhám đơn
-
480
- Cán lăn nhám được sản xuất theo tiêu chuẩn cao từ thép hợp kim cao cấp.

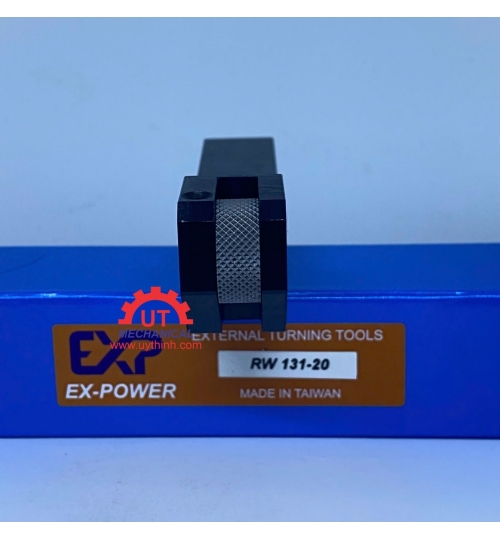

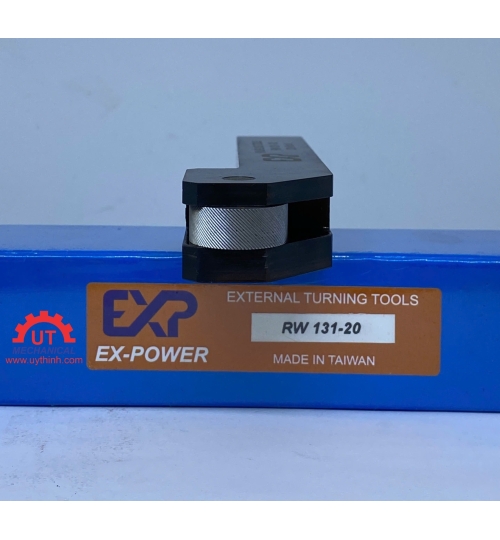

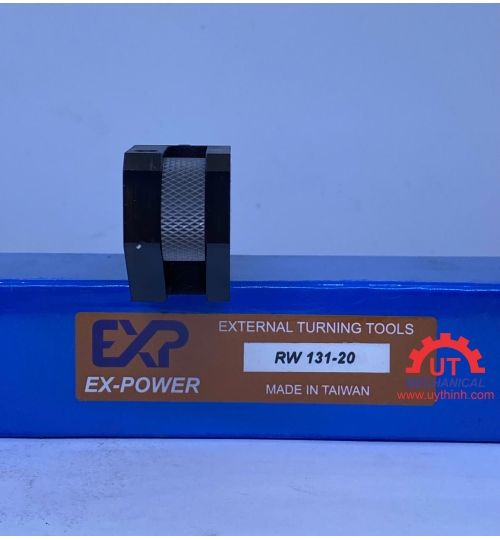

- Con lăn nhám có dạng răng được mài để kéo dài tuổi thọ và tạo bề mặt nhẵn, sạch cho phần có khía.
- Cả hai mặt và lỗ của khía đều được mài hoàn thiện để duy trì dung sai chặt chẽ về đường kính và độ lệch cạnh. Vật liệu của chúng tôi là loại thép có độ cứng cao, tôi chân không và ram ít nhất 2 lần đến độ cứng khoảng 63HRC (Rockwell C)
Quý khách hàng có nhu cầu vui lòng liên hệ. 0917171671
Holder shown above is for RH operation Holder shown above is for LH operation
|
RH HOLDER |
LH HOLDER |
KNURL |
HOLDER DIMENSIONS (mm) |
|||||||
|
A |
B |
C |
D |
E |
F |
G |
||||
|
12.0 |
12.0 |
90.0 |
4.0 |
18.0 |
70.0 |
2.5 |
||||
|
- |
16.0 |
16.0 |
100.0 |
4.8 |
22.0 |
80.0 |
3.0 |
|||
|
20.0 |
20.0 |
100.0 |
6.0 |
28.0 |
75.0 |
3.0 |
||||
|
- |
25.0 |
25.0 |
127.0 |
10.0 |
35.0 |
100.0 |
3.0 |
|||
Circular Pitch - MM - SERIES - HSS Steel |
|||||||||
|
Pitch Inch/Metric |
AA S
|
BL 30° LH
|
BR 30° RH
|
BL 45° LH
|
BR 45° RH
|
GE 30°
|
GV 30°
|
GE 45°
|
GV 45°
|
|
0.2mm / 127 TPI |
- |
- |
- |
- |
- |
- |
- |
- |
|
|
0.3mm / 84.7 TPI |
- |
||||||||
|
0.4mm / 63.5 TPI |
|||||||||
|
0.5mm / 50.8 TPI |
|||||||||
|
0.6mm / 42.3 TPI |
|||||||||
|
0.7mm / 36.3 TPI |
|||||||||
|
0.8mm / 31.8 TPI |
|||||||||
|
0.9mm / 28.2 TPI |
|||||||||
|
1.0mm / 25.4 TPI |
|||||||||
|
1.2mm / 21.2 TPI |
|||||||||
|
1.5mm / 16.9 TPI |
|||||||||
